RADARCIREBON.TV – Siapa nih yang penasaran akan skema rangkaian modul speaker aktif Polytron? Yuk sini merapat!
Karena artikel ini akan memberitahumu bagaimana skema rangkaian modul speaker aktif Polytron untukmu.
Sehingga kamu akan mengetahui seperti apa isi dari speaker aktif Polytron PAS 78 itu seperti apa bentukannya nih guys.
Baca Juga:Cuma 1 Juta Dapat Kamera Jernih, RAM Besar dan Baterai Jumbo, Ini Dia 5 Hp Murah Bagus 2020 yang Masih Worth It di PakaiButuh Alarm Buat Bangun Pagi? Begini Cara Setting Jam Digital LED yang Mudah dan Benar, Yuk Cek di Sini Sekarang Juga!
Jadi jika speaker aktif Polytron PAS 78 milikmu rusak, kamu akan sedikit mengerti untuk memperbaikinnya lagi.
Terdapat beberapa hal menarik yang akan di jelaskan mengenai skema rangkaian modul speaker aktif Polytron.
Daripada kamu semakin penasaran dan bertanya-tanya, yuk langsung saja kita simak ulasan-ulasannya di bawah ini.

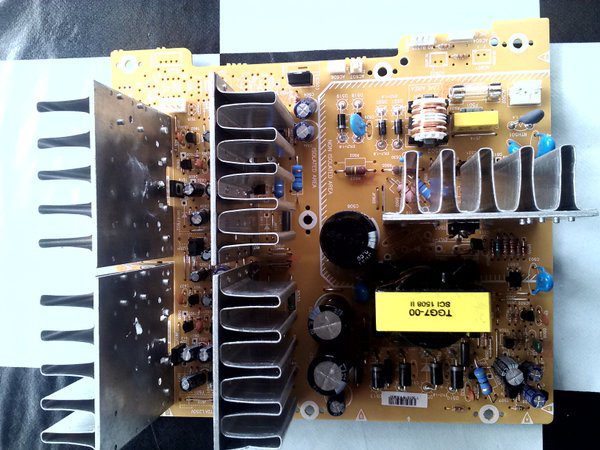

Skema Rangkaian Modul Speaker Aktif Polytron PAS 78
Mereka yang ingin memperbaiki speaker aktif ini tentu harus mengenal mesin dari speaker aktif dari masing-masing seri. Berikut mesin-mesin dari speaker berbeda tersebut:
1. Mesin Speaker Aktif Polytron Pas 78
Speaker aktif Polytron Pas 56 merupakan salah satu produk terlaris. Keunggulan XBR atau Extended Bass Radiator Woofer adalah memberikan kualitas bass yang sangat baik. Woofer hadir sebagai fitur yang mengedepankan kejernihan suara. Seperti produk audio lainnya, speaker PAS 78 juga memiliki fungsi radio FM terintegrasi dan 2 input mikrofon untuk karaoke. Speaker aktif ini juga banyak di jual di berbagai toko online. Jika speaker aktif ini rusak, sebaiknya segera di ganti jika tidak ingin terlalu lama meninggalkannya di pusat garansi.
2. IC Pwm Speaker Aktif Polytron
Kebanyakan catu daya speaker aktif Polytron, khususnya Polytron Pas 78, adalah MOSFET ICI PWM OB 2269 dan 7N65C atau K7A65D. Biasanya, gangguan yang di sebabkan oleh kegagalan regulator atau mosfet pada Polytron akan terdeteksi oleh teknisi servis dengan melihat kode PIN OB 2269 pada IC PLC. IC ini menghasilkan daya SMPS untuk speaker aktif Polytron pada bagian osilator dan juga pembangkit frekuensi sinyal PWM, IC pengatur pulsa speaker aktif. Tipe ini mencakup GROUND, input tegangan pemicu, yang bertindak sebagai penentu frekuensi aPWM, dan pin input umpan balik. Keberadaan RI, RT berkaitan dengan penginderaan suhu ketika ada tegangan pada pin. Selain itu fungsinya juga untuk melindungi keluaran PWM agar tidak rusak meskipun tegangannya turun hingga 1,05V DC.
3. Modul Speaker Aktif Polytron Pas 79
Modul speaker aktif jenis ini di katakan rusak jika speaker aktif mengalami kebisingan, rusak, atau bahkan mati total. Biasanya TIP41C atau TIP42C mengalami korsleting dan perlu diganti. Namun teknisi juga sering melakukan pengecekan komponen sekitar. Tidak jarang sebuah resistor putus, terutama antara R646, atau R647, dan juga R648 atau R649.
Baca Juga:Jam Canggih yang Baik Untuk Kesehatan! Ini Dia Huawei Watch GT 3, yang Punya 7 Fitur Canggih Terbaik, Bisa Pantau Detak Jantung Loh!Mahasiswa, Tak Perlu Berat-berat Bawa Laptop Lagi! Nih Ada Huawei Matepad Air yang Siap Mendukung Kebutuhan Sehari-harimu
Antisipasi Kerusakan
Teknisi sering kali mengantisipasi kegagalan amplifier atau kerusakan umpan balik. Sumber tegangan pada jalur umpan balik harus tersedia minimal 15 Vdc dalam kondisi normal, tegangan pada D504 serta tegangan operasi pada IC driver OB2269. Dengan demikian tegangan start pada pin 3 IC OB2269 akan di ambil dari pin 7 sumber tegangan 15 Vdc. Diagram rangkaian speaker aktif Polytron not 78 adalah kunci untuk pemecahan masalah keseluruhan dari masalah speaker aktif jenis ini. Untungnya perbaikan dapat di lakukan dengan mudah karena suku cadang speaker jenis ini mudah di temukan di berbagai toko online. Sayang sekali jika tidak di perbaiki, karena speaker aktif Polytron mana pun memiliki fitur yang sangat lengkap, mulai dari surround FX, feflex bass, treble, bahkan equalizer yang mumpuni.
